ALL GEO - Georadar

Pozrieme sa tam kde iní nevidia.

Prieskum pred zahájením stavebnej činnosti

Lokalizácia dutin, zasypaných pivníc • Lokalizácia starších základov budov • Zisťovanie úrovne skalného podložia • Zisťovanie geologických zlomov • Zistenie neznámych objektov v trase pretlaku

Kontrola podzemných objektov

Betónové objekty – rozloženie kovových armatúr • Stav podložia pod komunikáciami – dutiny, hrúbky podsypov • Meranie zosuvov komunikácií a ich krajníc • Zasypané čierne skládky a trativody

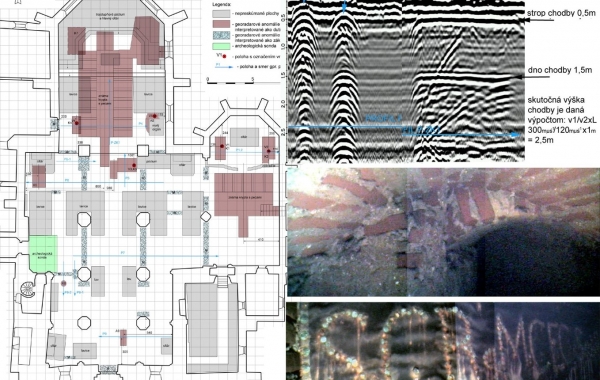

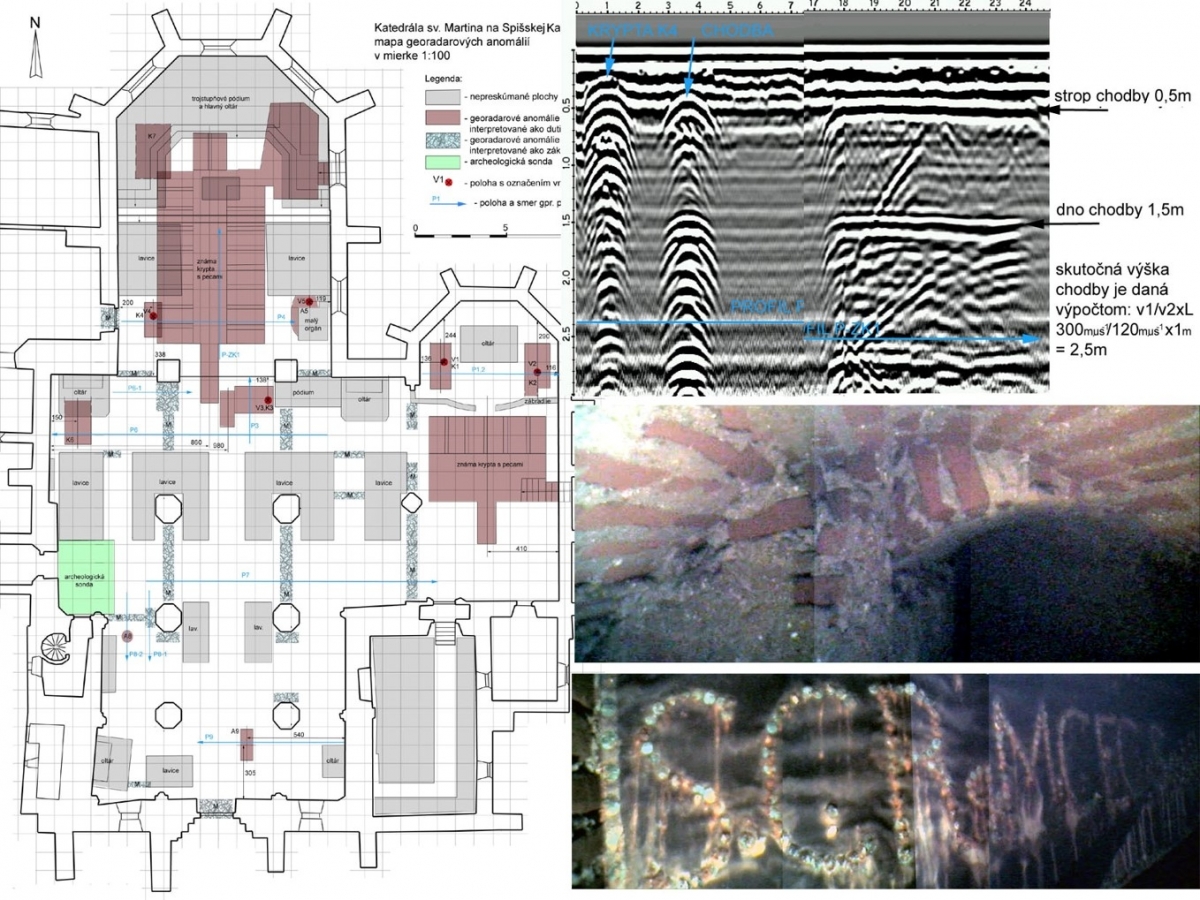

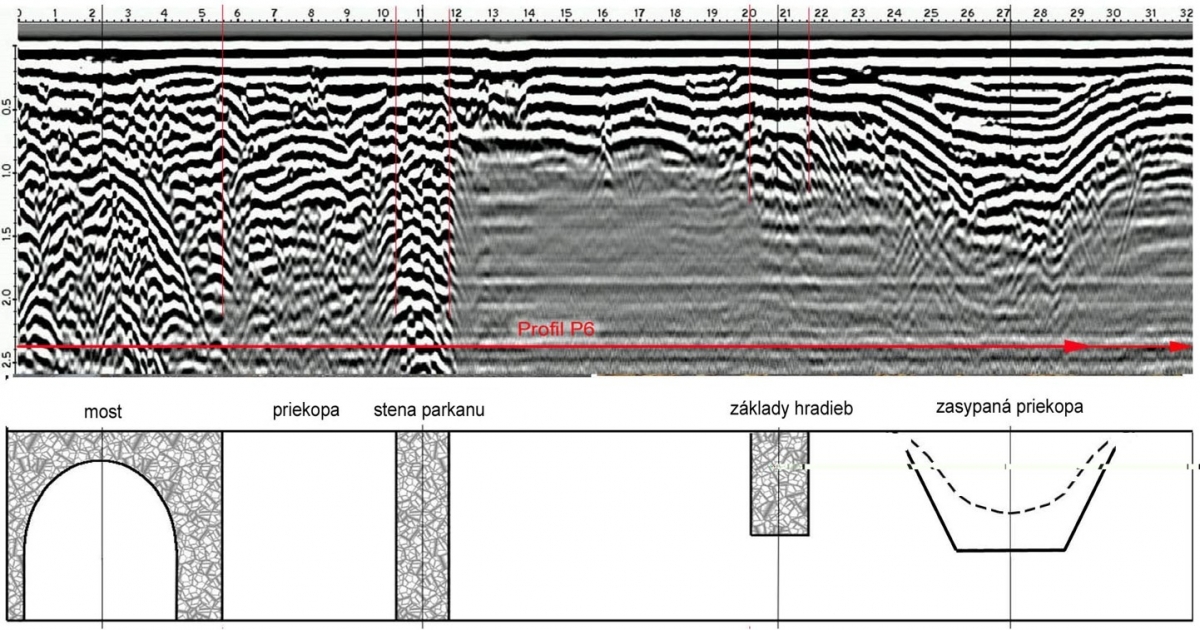

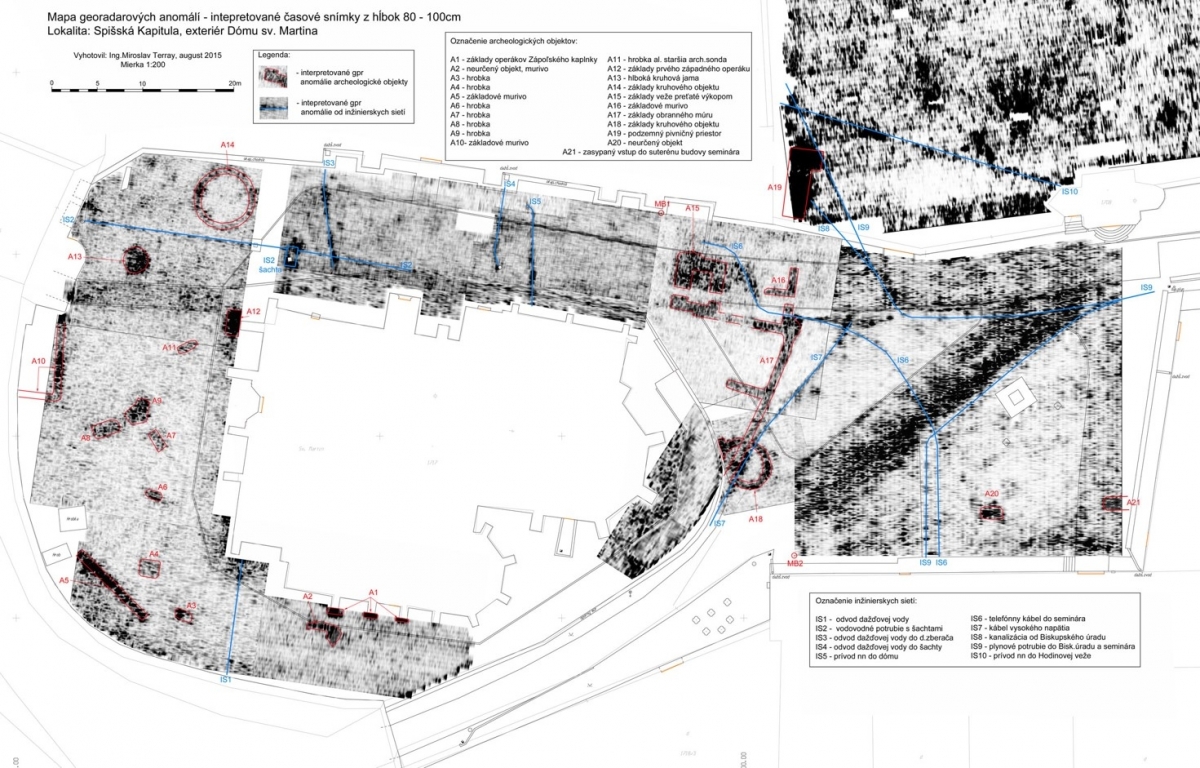

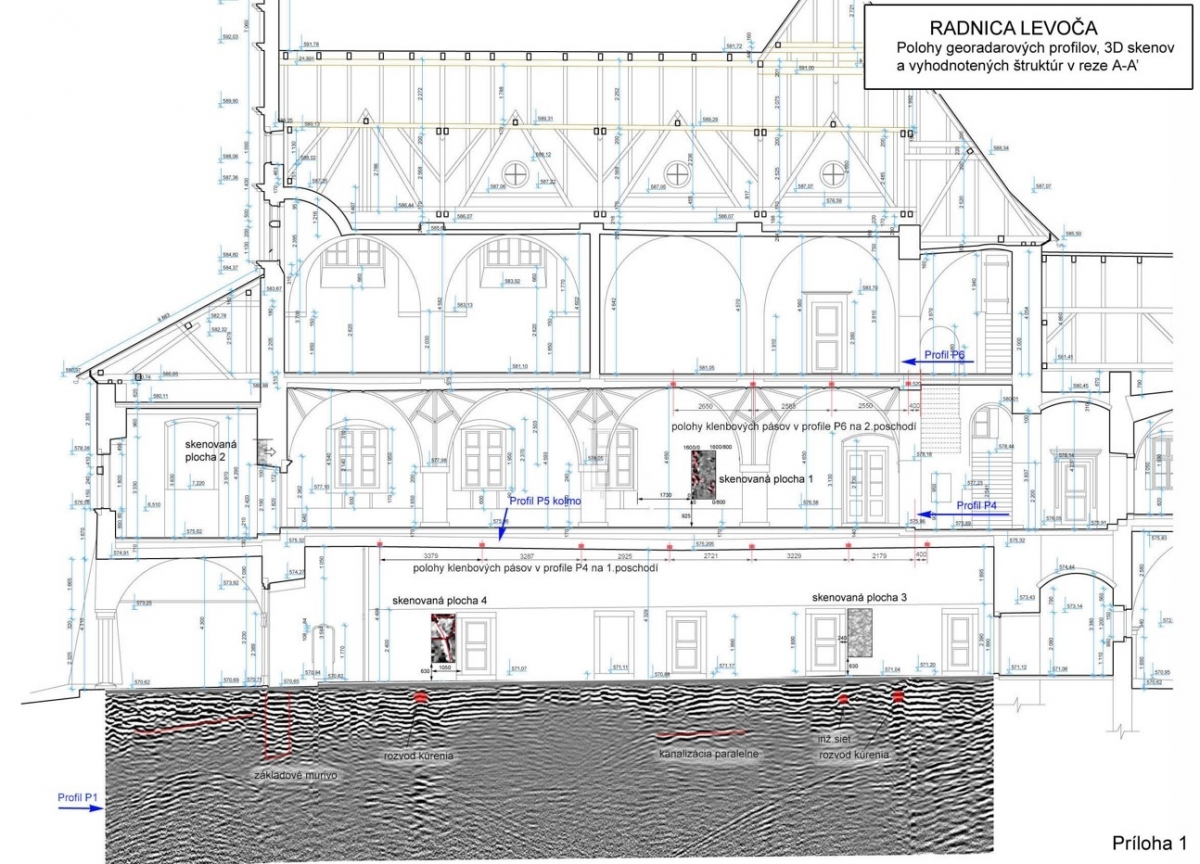

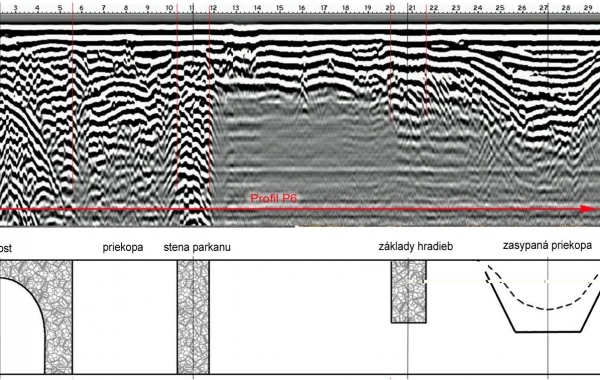

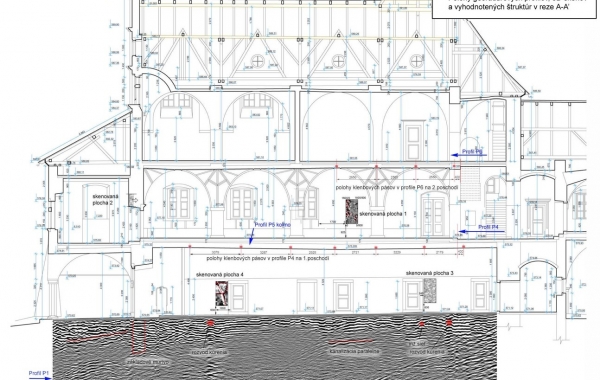

GPR meranie v archeológii

Vyhľadávanie zasypaných objektov • Mapovanie starých pivníc a krýpt • Lokalizácia základov už neexistujúcich budov • Zisťovanie jednotlivých vrstiev pôdy

Georadar MALÅ

Princíp fungovania

Dôkladne mapuje terén pod povrchom

Neinvazívna metóda prieskumu

Šetrí náklady

Urýchluje začiatok stavby

Využitie pre širokú verejnost

Vyhľadávanie inžinierskych sietí

Plastové plynové potrubia
Kovové, plastové, vodovodné a kanalizačné potrubia
Keramické a betónové odpadové potrubia
Telekomunikačné optické káble
Melioračné siete
Ostatné kovové potrubia a káble rôznych typov

Prieskum pred zahájením stavebnej činnosti

Lokalizácia dutin, zasypaných pivníc
Lokalizácia starších základov budov
Vyhľadávanie inžinierskych sietí a starších výkopov
Zisťovanie jednotlivých vrstiev pôdy
Zisťovanie úrovne skalného podložia
Zisťovanie geologických zlomov
Trasy vedenia pod riekami
Vytýčenie bezpečných trás pre horizontálne vŕtania a pretlaky
Zistenie neznámych objektov v trase pretlaku

Kontrola a prieskum podzemných a podvodných objektov

Betónové objekty – rozloženie kovových armatúr
Stav podložia pod komunikáciami – dutiny, hrúbky podsypov
Meranie zosuvov komunikácií a ich krajníc
Zasypané čierne skládky a trativody
Zasypané sudy s nebezpečným odpadom
Ukryté objekty, kriminalistický prieskum
Vyhľadávanie starej munície
Mapovanie objektov pre archelógiu
Zisťovanie hĺbky a množstva nánosov v riekach
Meranie miery zabahnenia v rybníkoch
Vyhľadávanie potopených objektov

Princíp georadaru

Georadarové meranie (ground penetrating radar – GPR) je geofyzikálna metóda vyhľadávania rozhraní medzi
podpovrchovými materiálmi s rozdielnymi dielektrickými konštantami.

Georadarové meranie (ground penetrating radar – GPR) je geofyzikálna metóda
vyhľadávania rozhraní medzi podpovrchovými materiálmi s rozdielnymi dielektrickými konštantami.

Georadarový systém Ground Explorer HDR pozostáva z:

antény, ktorá obsahuje vysielač a prijímač
riadiacej jednotky, ktorá riadi vysielanie, prijímanie a digitalizáciu vf signálu
kontroléra, ktorý spracúva prijatý signál a vytvára grafické zobrazenie dát.

Vysielač vyžaruje do zeme opakované krátkotrvajúce elektromagnetické impulzy počas pohybu antény po povrchu.

Elektromagnetické vlny sa odrážajú naspäť na prijímač z rozhraní medzi
materiálmi s rozdielnymi dielektrickými konštantami. Intenzita odrazeného
signálu je funkcia kontrastu v dielektrickej konštante na rozhraní, vodivosti
materiálu, cez ktorý prechádza vlna a frekvencie signálu.

Podpovrchové javy, ktoré môžu spôsobiť takýto odraz sú:

Človekom vytvorené objekty vrátane všetkých druhov predmetov z rôznych typov materiálov ako sú kovy, plasty, asfalt, betón, podzemné pivnice a nádrže, základy budov, hrany výkopov, stavebný odpad a mnohé iné.
Prírodné geologické podmienky ako sú zmeny v zložení pôdy, geologické vrstvy a poruchy, podzemná voda, skalné podložie, balvany, dutiny atď.
